メーカー名：三興マテリアルサプライ　株式会社

SPW フィメールコネクター ミリチューブ テーパーネジタイプ

SPW フィメールコネクター ミリチューブ テーパーネジタイプ
画像が拡大します
SPW フィメールコネクター ミリチューブ テーパーネジタイプ

材質

本体
SUS316

商品仕様

最高使用圧力
25.5MPa
使用温度範囲
-196~360℃
仕様
●ストレートネジタイプ
●ミリサイズチューブ用

【特長】

ダブルフェルールタイプはフロントフェルールとバックフェルールの２つのフェルールによりチューブをサポートし、高圧から真空の広い範囲で高気密性を保持する構造です。
ミリサイズはφ２ｍｍから２５ｍｍ、インチサイズは、φ１／１６ｉｎｃｈ〜φ１ｉｎｃｈ、鋼管サイズは６Ａ〜１５Ａまで、さまざまな規格のチューブ・パイプに適合する製品です。

お問い合わせこの商品について問い合わせ

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

SPW フィメールコネクター ミリチューブ テーパーネジタイプ
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください

★★
マイオーダー
シート系用
発注コード
品番
サイズ

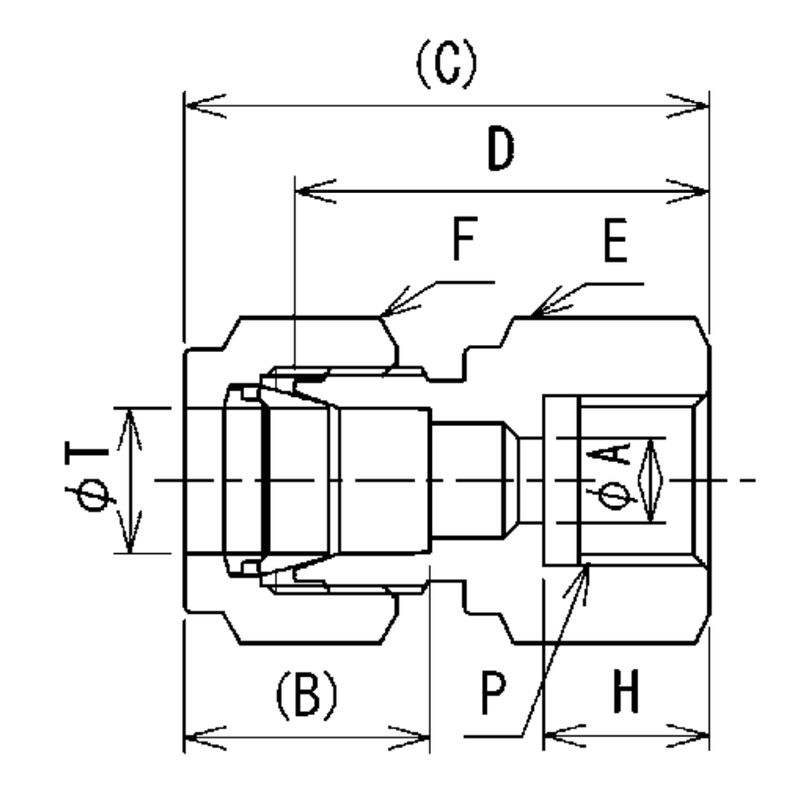

A 最小穴径(mm)
B 差込深さ(mm)
C 組込長さ(mm)
D 本体長さ(mm)
E 六角対辺(mm)
F 六角対辺(mm)
H ねじ深さ(mm)
参考標準価格
数量
1128915
SPW-10M-4GC
10xG1/4
5.5
17.2
37.7
30
19
19
14
3,140円
1128917
SPW-10M-6GC
10xG3/8
5.5
17.2
39.7
32
22
19
16
3,720円
1128919
SPW-10M-8GC
10xG1/2
5.5
17.2
44.7
37
27
19
17.5
4,640円
1128921
SPW-12M-4GC
12xG1/4
5.5
23.1
40.4
30
22
22
14
3,870円
1128923
SPW-12M-6GC
12xG3/8
5.5
23.1
42.4
32
22
22
16
3,870円
1128925
SPW-12M-8GC
12xG1/2
5.5
23.1
47.4
37
27
22
17.5
5,610円
1128937
SPW-6M-2GC
6xG1/8
3
15.6
32.1
24.5
15.8
14
9
2,170円
1128939
SPW-6M-4GC
6xG1/4
4.5
15.6
36.1
28.5
19
14
14
2,580円
1128940
SPW-6M-6GC
6xG3/8
4.5
15.6
38.1
30.5
22
14
16
3,070円
1128942
SPW-6M-8GC
6xG1/2
4.5
15.6
43.1
35.5
27
14
17.5
4,150円
1128944
SPW-8M-4GC
8xG1/4
5.5
16.4
36.7
29
19
15.8
14
3,020円
1128946
SPW-8M-6GC
8xG3/8
5.5
16.4
38.7
31
22
15.8
16
3,350円
1128948
SPW-8M-8GC
8xG1/2
5.5
16.4
43.7
36
27
15.8
17.5
4,360円
