メーカー名：三興マテリアルサプライ　株式会社

STW-□M-□RC-B フィメールブランチティー ミリチューブ テーパーネジタイプ

STW-□M-□RC-B フィメールブランチティー ミリチューブ テーパーネジタイプ
画像クリックで拡大表示

材質

本体
SUS316

商品仕様

最高使用圧力(MPa)
25.5
使用温度範囲(℃)
-196~360
タイプ
ミリサイズチューブ用

【特長】

ダブルフェルールタイプはフロントフェルールとバックフェルールの２つのフェルールによりチューブをサポートし、高圧から真空の広い範囲で高気密性を保持する構造です。
ミリサイズはφ２ｍｍから２５ｍｍ、インチサイズは、φ１／１６ｉｎｃｈ〜φ１ｉｎｃｈ、鋼管サイズは６Ａ〜１５Ａまで、さまざまな規格のチューブ・パイプに適合する製品です。

【注意事項】

使用温度範囲は使用するチューブにより異なりますのでご注意ください。
製品改良のため、形状及び寸法は、予告無く変更することがありますので、あらかじめご了承下さい。

お問い合わせこの商品について問い合わせ

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

STW-□M-□RC-B フィメールブランチティー ミリチューブ テーパーネジタイプ
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください

★★
マイオーダー
シート系用
発注コード
品番
サイズ

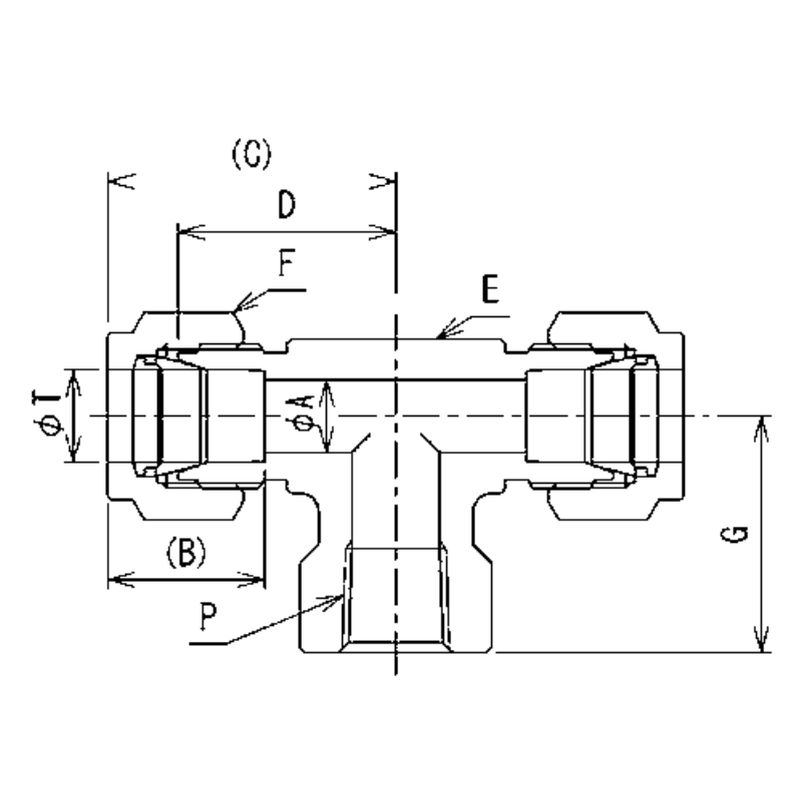

A 最小穴径(mm)
B 差込深さ(mm)
C 組込長さ(mm)
D 本体長さ(mm)
E 二面幅(mm)
F 六角対辺(mm)
G(mm)
参考標準価格
数量
1129132
STW-6M-2RC-B
6 x Rc1/8
4.5
15.6
27.2
19.6
12.7
14
19.1
6,080円
1129135
STW-6M-4RC-B
6 x Rc1/4
4.5
15.6
30
22.4
17.5
14
22.4
6,650円
1129144
STW-8M-4RC-B
8 x Rc1/4
6
16.4
30.8
23.1
17.5
15.8
22.4
7,440円
1129108
STW-10M-4RC-B
10 x Rc1/4
8
17.2
31.6
23.9
17.5
19
22.4
8,320円
1129111
STW-10M-6RC-B
10 x Rc3/8
8
17.2
33.6
25.9
20.6
19
22.4
9,680円
1129115
STW-12M-4RC-B
12 x Rc1/4
10
23.1
36.3
25.9
20.6
22
22.4
11,430円
1129118
STW-12M-6RC-B
12 x Rc3/8
10
23.1
36.3
25.9
20.6
22
22.4
11,430円
1129121
STW-12M-8RC-B
12 x Rc1/2
10
23.1
40.4
30
30
22
28.4
14,210円
